Links ein alter Bausatz von Faller. Dazwischen ein Pinzgauer 712 6 x 6, dann meine Eigentwicklung im Bau und ganz rechts ein Dodge. Die Fahrzeuge sind von Roco, der Arbeiter von Preiser.   Die Häuser sind in bergiger, abgelegener Lage denkbar und daher nur mit Pferden oder Geländewagen zu erreich. Dazu bieten sich ausgemusterte Armeefahrzeuge an. Die sind manchmal relativ günstig zu bekommen. Für mich Traumwagen. Aber in einem Pinzgauer 710 4 x 4 durfte ich schon einmal mit fahren.   Der Faller Bausatz B–255, Maler Atelier, wird auf einer eigenen Seite vorgestellt.

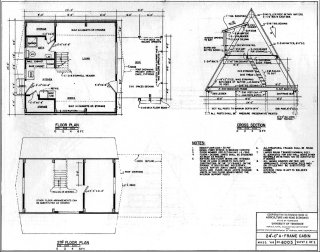

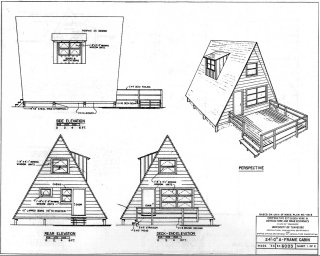

Der Plan einer 24'-0" A-FRAME CABIN von der Universtiy of Tennessee. Plannummer 6003   Die Maßauf dem Plan sind in Fuß (feet) und Zoll (inch) angegeben. 1 feet = 12 inch. 1 inch = 2,54 cm. Zur Umrechnung der Maß in unterschiedliche Maßstäbe können Sie meine Maßstabsrechner verwenden.   Zu finden ist dieser Plan im PDF Format unter „RECREATION PLANS“ der Universtiy of Tennessee unter der Plan Nr. (No.) 6003.

Blatt 1: Front- und Rückwand innen, Terasse, A-Träger und Balken für Grund- platte (Fußboden).   Blatt 2: Grundplatte (Fußboden), Türen und Fenster, Tür- und Fensterstöcke, Bretter zur Außenwand- verkleidung und weitere Träger (Balken).   Blatt 3: Decke und Fußboden der Zwischendecke, Türen und Türstöcke, Bretter zur Außenwand- verkleidung und Träger (Balken).           Blatt 4: Dach Innenverkleidung und Bretter.   Blatt 5: Dachpappe / Teerpappe Bahnen zur Dachein- deckung.       Nach vielen Rechnereien, Studium von freien Kartonmodellen im Internet und Versuchen von der „Zeichenfäche“ eines bildbearbeiungs Programms zu einem einigermaßen brauchbaren Ausdruck, habe ich bisher 5 Blätter entworfen und auf Karton gedruckt. Die Blätter haben eine Gröe von 2573 x 1819 und wurden im IrfanView als DIN A4 Blatt mit PDF24PDF in ein PDF Datei umgewandelt. Diese Datei wurde dann mit dem Adobe Reader, einstellung 100% auf DIN A4 Karton usgedruckt. Zur Einstellung, beziehungseise Überprüfung der Größ dient ein 10 cm Maßstab auf jedem Blatt.   Nach den Erfahrungen beim Bau des ersten Modells, möchte ich die Blätter noch überarbeiten und optimieren. Wenn sich trodzdem schon jetzt jemand an diesem Modell versuchen möchte, sende ich die PDF Files gerne zu. Mail an wimmerrichard@hotmail.com

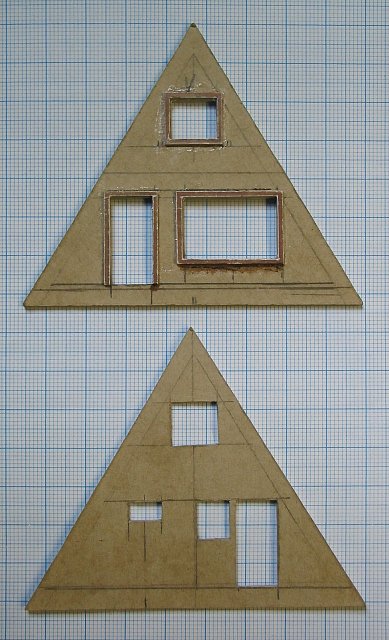

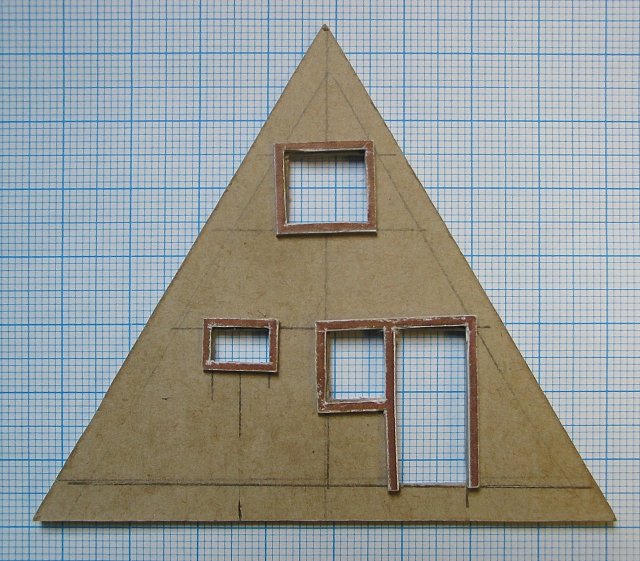

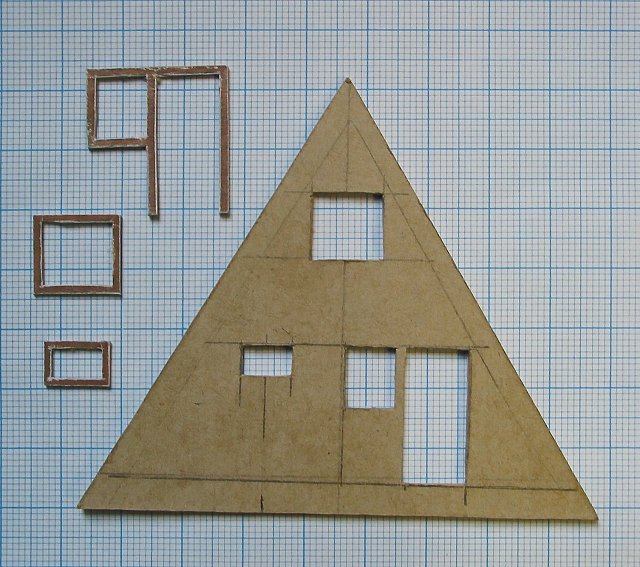

Das Grundelement ist ein gleichseitiges Dreieck mit der Kantenlänge von 84 mm. 24' sind in 1:87 84,08 mm.   Hier die Rückwand mit den Tür- und Fensterausschnitten. Daneben der Tür- und die Fensterstöcke. Die Ausschnitte sind von der Höhe der „Träger“ unter dem Fußboden und der Fußbedenstärke abhängig. Ich habe die Träger 4 mm gemacht und die Fußbodenstärke ergab sich it 1 mm. Kommt auf den verwendeten Karton an. Ich habe die Vrpackung von Tiefkühlpizza verwendet. Wenn man selbt nicht so oft eine ißt, kann man solche Verpakungen meist auch bei der Verpackungsrückgabe in Supermärkten finden. Meist eine echte Fundgrube von Karton in unterschiedlicher Stärke.

„Liegeprobe“ des Türstocks und der Fensterstöcke.

Frontwand mit montiertem Türstock und den montierten Fensterstöcken. Die Tür- und Fensterstöcke wurden auf relaiv dünnen Karton aufgeklebt. Genauer dann beim Bild zur Wandverkleidung zu sehen. Bei den Türausschnitten ist auf die genaue Fußbodenhöhe zu achten

Beide Wände in einem frühen Stadium.

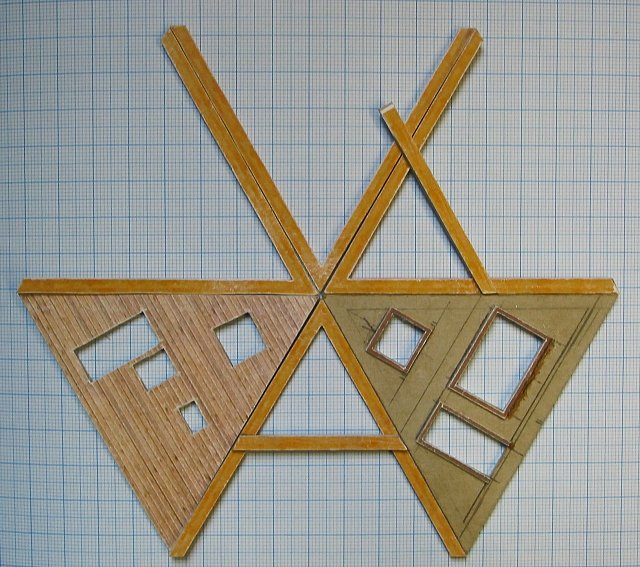

Träger und Wände als Sechseck. Weil es ein so schönes Bild ergibt. Zeigt aber auch, wie man leicht überpüfen kann, ob man genau genaug gearbeitet hat. Am Milimeterpapier sieht man auch die Grenzen der Kamera.

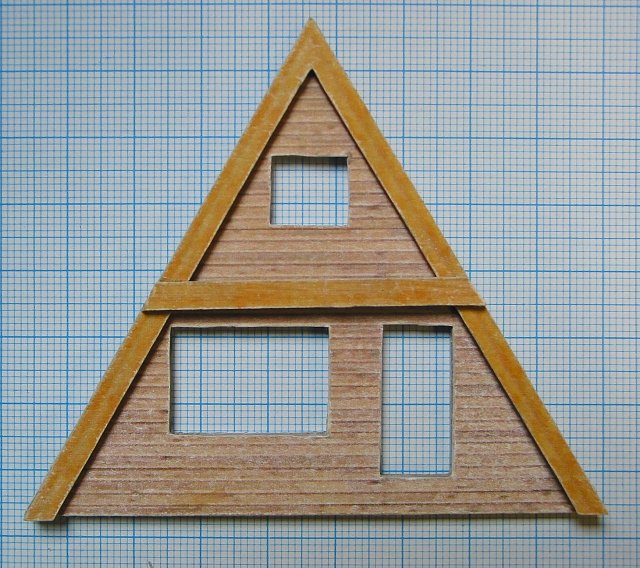

Frontwand innen. Schon mit Bettern beklebt und mit „A-FRAME“.

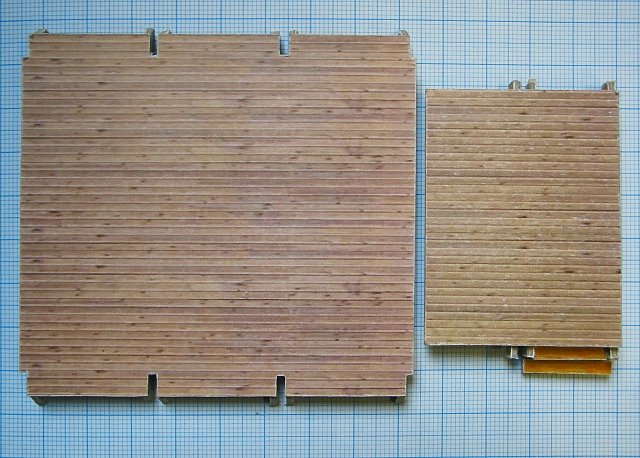

Fußboden und Zwischenboden. Schon mit den ausschnitten für die „A-Frames“. Bei den Ausschnitten ist auf die Stärke der „A-FRAMES“ zu achten, da diese von der Stärke des verwendeten Kartons abhängt. Die Breite des Fußbodens ist von der Stärke der Träger unter dem Fußboden abhängig.

Fußboden und Terasse. Terasse schon mit Treppe. Alles mit viel Messerei auf den Plänen und genauem Zeichnen auf den Ausdrucken.

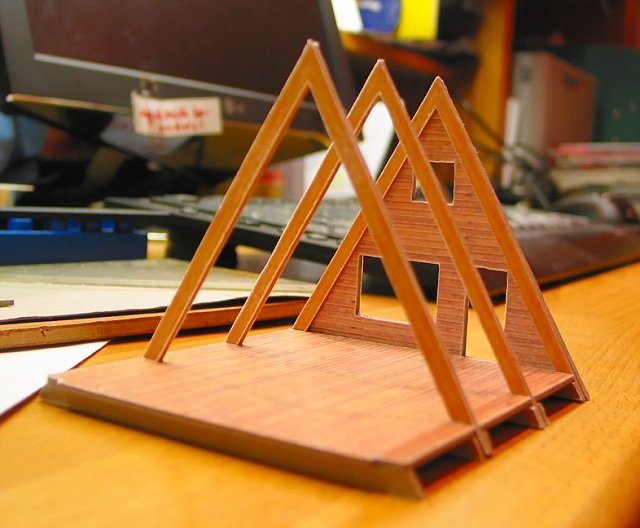

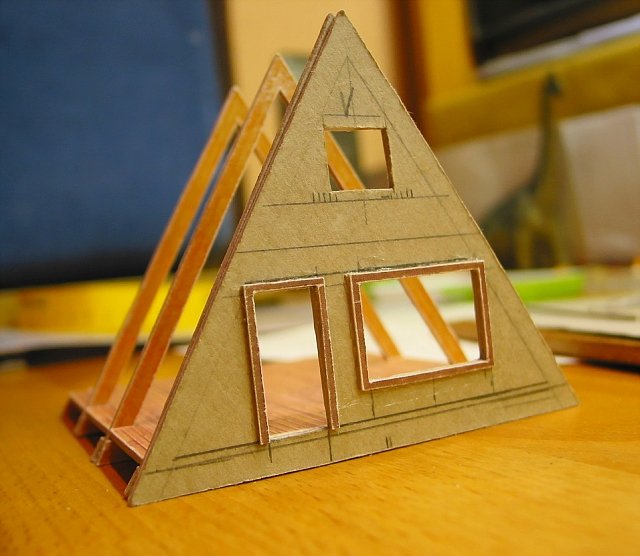

Stehprobe, ob alles einigermaßen passt. Man sieht auch die Träger unter dem Fußboden.

Stehprobe. Man sieht die Wandstärke und die Stärke des Tür- und des Fensterstocks. Bei den Ausschnitten für Türen und Fenstern lässt sich noch etwas verbessern. Dafür müssen allerding Türen und Fenster, sowei die Tür- und Fensterstöcke, überarbeitet werden.

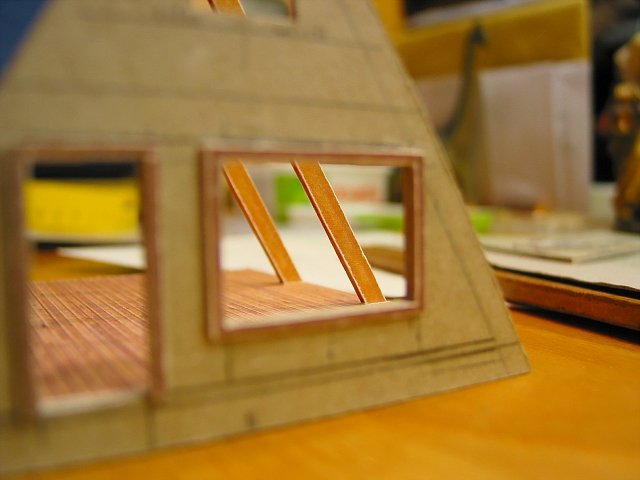

Blick durchs Fenster.

Von hinten gesehen.

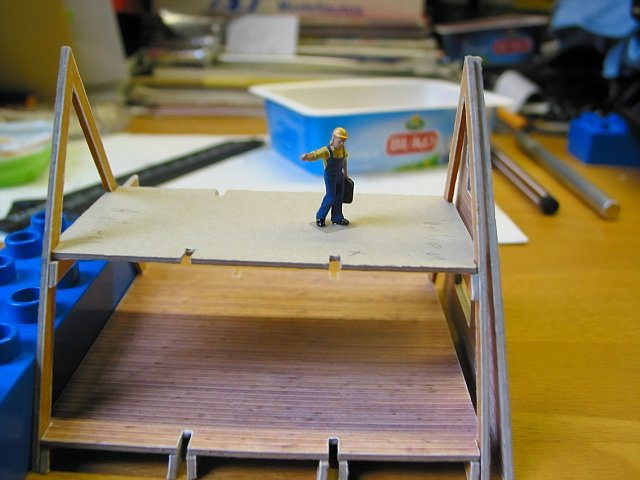

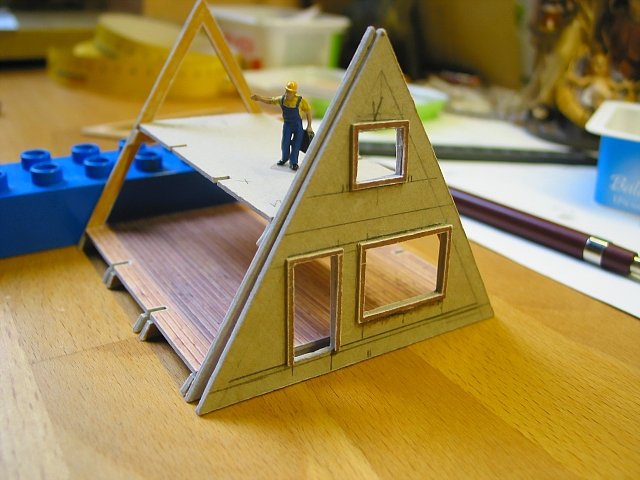

Stehprobe mit Zwischenboden. Unter dem Fußboden sind Doppelträger. Der „Preiserarbeiter“ überprüft die Stehhöhe im Obergeschoß.

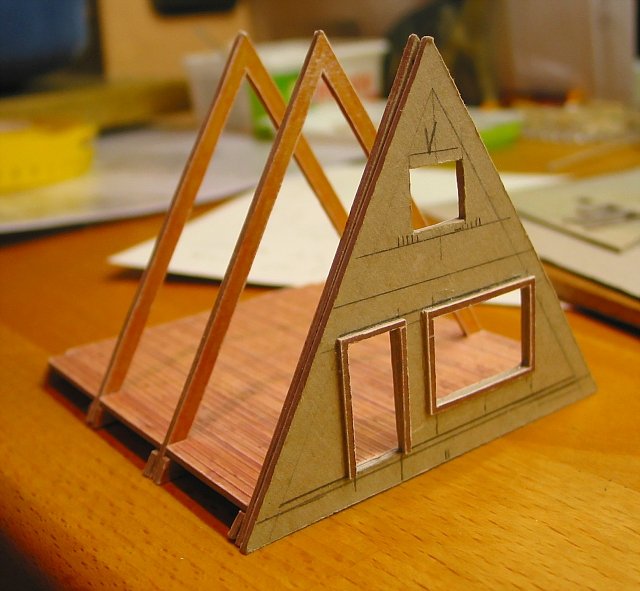

Stehprobe. Auf der Rückwand sind auch schon der Türstock und die Fensterstöcke montiert.

Stehprobe. Auf der Frontwand sind auch schon der Türstock und die Fensterstöcke montiert. Duplo dient der „Standverbesserung“.

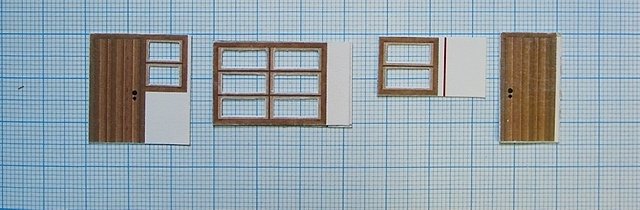

Türen und Fenster vor dem „Einglasen“.

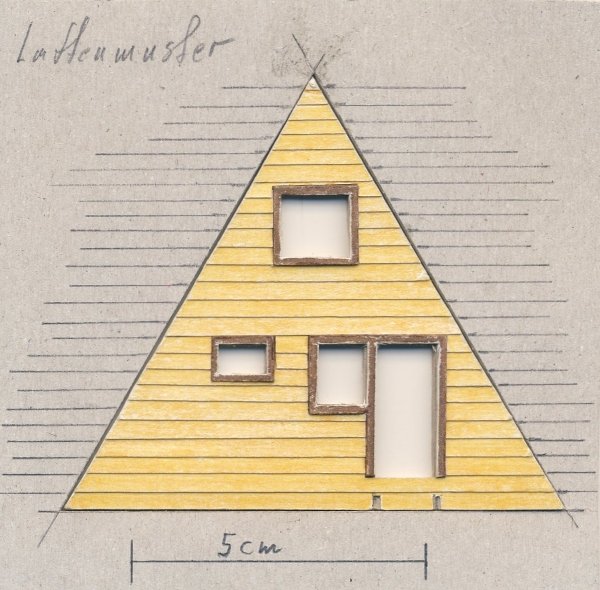

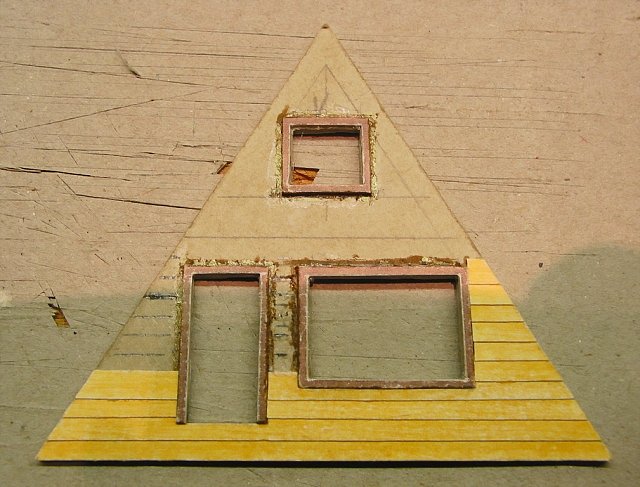

Die Verkleidung der Frontwand in „Klinkerbauweise“ (überlappend aufgeklebt). Die Bretter wurden ohne Verstärkung direkt aus Karton auf den sie ausgedruckt wurden, geschnitten. Diese Art der Verkleidung ist zwar etwas aufwändig, kommt dem Plan am nächsten und macht das Haus plastisch. Dieser Aufwand lohnt sich.

Scan   Die „Leere“ aus Karton mit eingelegter Rückwand. Für die Treppe sind schon die beiden Ausschnitte unter dem Türstock vorbereitet.

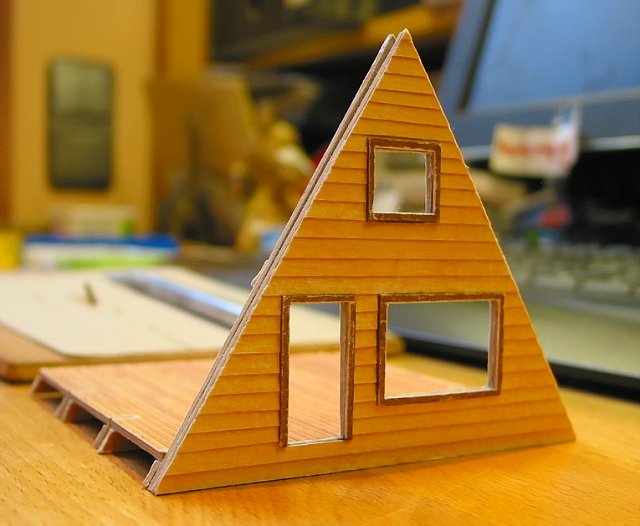

Scan   Standprobe mit fertiger Frontwand.

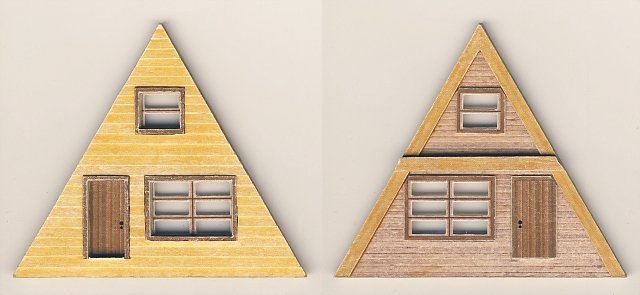

Scan   Die fertige Frontwand. Links die Außenseite, rechts die Innenseite.   Alle Scans sind im richtigen Größenverhältnis zueinander..

Scan   Die Rückwand teilweise montiert. Links die Außenseite, rechts die Innenseite.

Scan   Die Rückwand teilweise montiert. Links die Außenseite, rechts die Innenseite.

Scan   Die fertige Zwischenwand des Obergeschoßes. Links von vorne, rechts von der Treppe gesehen.

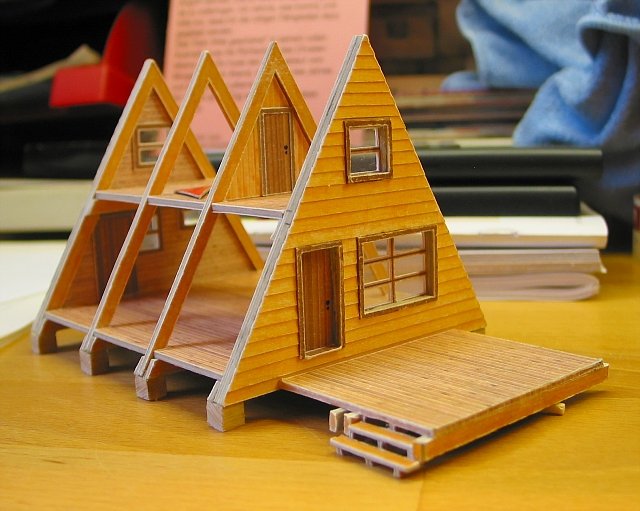

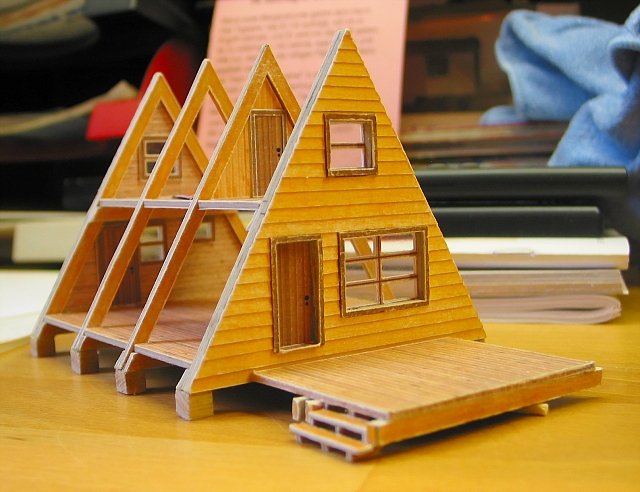

Das Haus steht nun schon auf seinen Fundamenten und die H6ouml;he der Terasse wird angepasst. Da die Fundamente aus dem Stab einer Silverterrakete, auf der Straßgefunden, sind, müssen sie noch mit Farbe verputzt werden. Auch die Türstaffel ist schon verlegt.

Der Aufbau der Treppe ist gut zu sehen.

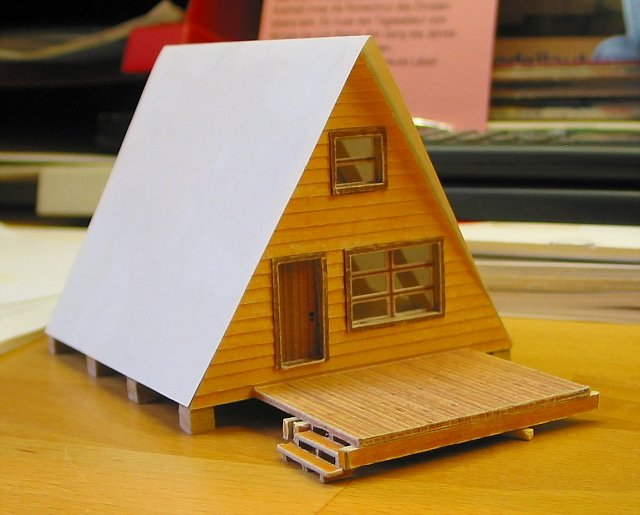

Haus mit Versuchsdach aus Papier. Für die Dachgaube sind noch einige Übelergungen notwendig.   Zur Zeit ist das Geländer der Terasse in Arbeit. Mir schwebt auch noch eine Innenbeleuchtung vor. Bin aber da noch zu keinem Entschluss gekommen. Da es mein erstes Modell nach einem original Plan ist und ich im Kartonmodellbau kaum Erfahrungen habe, dauert es fast länger als ein echter Hausbau. Aber ich stehe zum Glück unter keinem Termindruck.
