Bauanleitung
MIG-15
von 1979

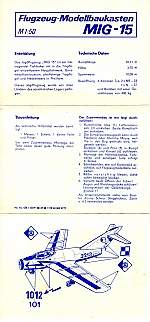

		Der Scann dieses einmaligen Zeitdokuments wurde mir in dankenswerter Weise von Don R. (USA) zur Verfügung gestellt. Diese Bauanleitung stammt aus einem der nebenstehend abgebildeten Bausätze. Die Bauanleitung besteht aus 6 Seiten DIN A6.

Von oben nach unten
Seite 1, 2 und 3

Von oben nach unten
Seite 4, 5 und 6

Die Seitenbezeichnung wurde von mir vorgenommen.

Seite 1

Flugzeug-Modellbaukasten
M 1:50	MIG-15

Entwicklung

Das Jagdflugzeug „MIG 15“ ist ein freitragender Tiefdecker mit in die Tragflügel einziehbarem Hauptfahrwerk, Ganzmetallkonstruktion, pfeilförmige Tragflügel und Heckleitwerk in Pfeilform.

Dieses Jagdflugzeug wurde von allen Ländern des sozialistischen Lagers geflogen.

Technische Daten

Rumpflänge

10,11 m

Höhe

3,70 m

Spannweite

10,08 m

Bewaffnung 3 Kanonen Typ

2 x NR - 23
1 x N - 37

und Bomben mit einer Ge-
samtmasse von 400 kg

Seite 2

Bauanleitung

Als technische Hilfsmittel werden benötigt:

	1 Messer, 1 Schere, 1 kleine Feile und Pinsel

Vor dem Zusammenbau Montage der Teile sowie deren gute Passung überprüfen.

Der Zusammenbau ist wie folgt durchzuführen.

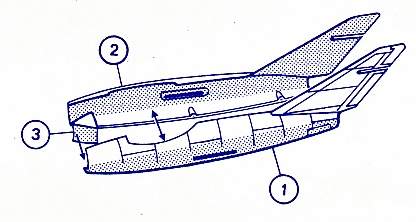

1.		Rumpfhälfte links (1) Luftkanal- einsatz (3) einkleben. Beide Rumpfhälften verkleben.
2.		Der Schwerpunktausgleich kann durch Plastilina oder ähnliche Masse, welche in den Bug gedrückt wird, hergestellt werden. Sitzbank (4) und Pilot (5) in Rumpf einkleben und Kanzel (6) aufkleben.

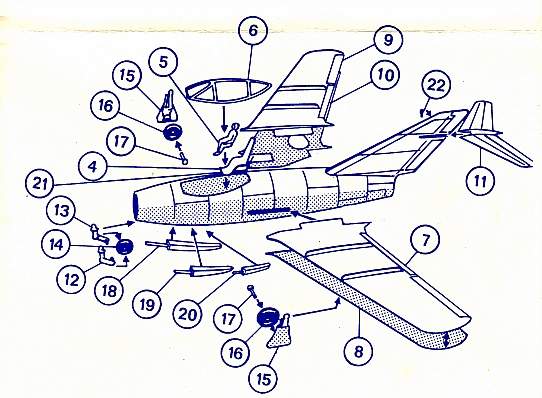

3.		Montage der Höhenleitwerke, Fahrwerke und sonstigen Teile erfolgt lt. Skizze.
4.		Schiebebilder, wie auf Kartonbild ersichtlich, auf Flugzeugmodellteile aufziehen.
5.		Räder v o r s i c h t i g kleben, diese sollen beweglich bleiben.
6.		Vorsicht beim Öffnen der Tuben! Augen und Kleidungsstücke schützen! Lösungsmittel der Gefährdungsgruppe 1!
Als Antennenmaterial sollte vom Bastler dünne Schnur (Angelschnur, Zwirn o. ä.) verwendet werden.

Nr. Kt. GB I 12/79 III 27 28 1178 40 000 3777

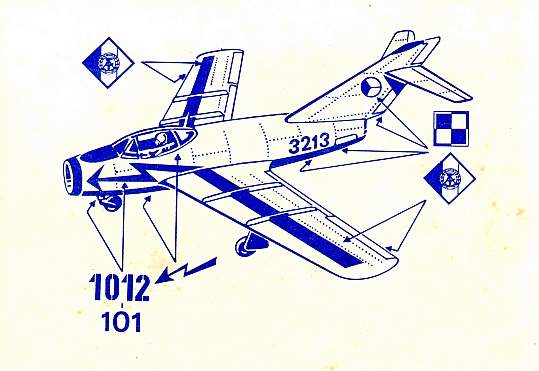

Seite 3, Anbringung der Decals am fertig zusammen gebauten Flugzeug.

Seite 4

Bezeichnung der Einzelteile

Teil Nr.	Bezeichnung	Stück



1	Rumpfhälfte links	1
2	Rumpfhälfte rechts	1
3	Luftkanaleinsatz	1
4	Sitzbank	1
5	Pilot	1
6	Kanzel	1
7	Tragfläche Oberteil links	1
8	Tragfläche Unterteil links	1
9	Tragfläche Oberteil rechts	1
10	Tragfläche Unterteil rechts	1
11	Höhensteuer	1
12	Bugfahrwerksteil links	1
13	Bugfahrwerksteil rechts	1

Teil Nr.	Bezeichnung	Stück



14	Bugrad	1
15	Hauptfahrwerk	2
16	Räder für Hauptfahrwerk	2
17	Halteklappen für Räder	2
18	Große Kanone	1
19	Mittlere Kanone	1
20	Kleine Kanone	1
21	Stabantenne	1
22	Antennenhalter	1


	Leim
	Schiebebilder

Seite 5. Einzelteile 1 bis 3, Rumpf.

Seite 6, Einzelteile 4 bis 22.
